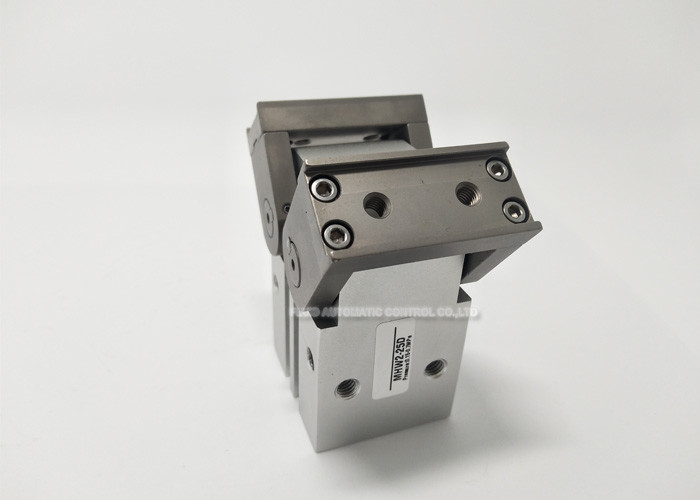

سری MHW سیلندر دو عمله قفسه زاویه ای پینیون نوع گیر انگشتی هوا

سری MHW سیلندر دو عمله قفسه زاویه ای پینیون نوع گیر انگشتی هوا

  • سری MHW سیلندر دو عمله قفسه زاویه ای پینیون نوع گیر انگشتی هوا
سری MHW سیلندر دو عمله قفسه زاویه ای پینیون نوع گیر انگشتی هوا
جزئیات محصول:
محل منبع: نینگبو چین (سرزمین اصلی)
نام تجاری: FLUIDAC or OEM
گواهی: ISO9001
شماره مدل: MHW2-20D
پرداخت:
مقدار حداقل تعداد سفارش: 5 عدد
جزئیات بسته بندی: جعبه، کارتن، جعبه چوبی، پالت
زمان تحویل: ظرف 20 روز پس از دریافت پرداخت یا واریز
شرایط پرداخت: TT Advance/30% سپرده، 70% با کپی بارنامه، Western Union، Paypal
قابلیت ارائه: 1000PCS در ماه
مخاطب
توضیحات محصول جزئیات
اندازه سوراخ: 20 تا 50 میلی متر الگوی حرکت: دوبازیگری
محیط کار: هوا فشار عملیاتی: 0.15 ~ 0.7MPa
دمای محیط و سیال: -10℃~+60℃ روغن کاری: لازم نیست
تکرارپذیری: ± 0.2 میلی متر اندازه پورت: M5*0.8/Rc1/8"
برجسته کردن:

سیلندر دو اثره سری MHW

,

سیلندر گیره انگشتی هوا

,

سیلندر پینیون رک زاویه ای

سیلندر دو کاره گیره هوای گیره گیر و قفسه زاویه ای سری MHW



جزئیات سریع:

  • نوع حلقه مغناطیسی داخلی، می تواند سوئیچ مغناطیسی را نصب کند
  • نوع باز و بسته شدن 180 درجه برای برداشتن و رها کردن ساده
  • طراحی منحصر به فرد حلقه مهر و موم بلبرینگ، به طوری که دوز میله پیستون نیازی به آب بندی ندارد
  • با دقت بالا، عمر طولانی و نصب آسان
  • دو نوع نصب انگشتی موجود است.

کد سفارش:

MHW 2 20 D 1
کد سریال:
دستگیره زاویه ای هوا از نوع Rack & Pinion
مقدار انگشت:
2: 2 عدد
سوراخ سیلندر:
20 تا 50 میلی متر
نوع عمل:
د: دوبازی
نوع انگشت:
خالی: نوع تخت
(استاندارد)
1: نوع زاویه راست
(با ضربه زدن روی نصب)




مشخصات:

سوراخ (میلی متر) 20 25 32 40 50
محیط کار هوا
فشار عملیاتی 0.15 ~ 0.7MPa
دمای محیط و سیال -10℃~+60℃
تکرارپذیری ± 0.2 میلی متر
حداکثر فرکانس عملیاتی ساعت 60 بعد از ظهر ساعت 30 بعد از ظهر
الگوی حرکت دوبازی
روغن کاری لازم نیست
اندازه پورت M5*0.8 Rc1/8 Rc1/4



زاویه باز (دو طرف)
اندازه سوراخ
(میلی متر)
زاویه باز شدن (هر دو طرف)
اپینگ بسته شدن
20 180 درجه -5 درجه
25 -6 درجه
32 -5 درجه
40 -5 درجه
50 -4 درجه



ابعاد:

سری MHW سیلندر دو عمله قفسه زاویه ای پینیون نوع گیر انگشتی هوا 0

سوراخ (میلی متر) آ ب سی D E اف جی اچ من جی ک L MA MB MC MD پ ن O س V U Y ایکس دبلیو آر اس تی
20 60 45 35 23 2 18 23 7 27 36 12 16 M5*0.8 M4 * 0.7 M5*0.8 26 26 36 20 17 φ21 عمق 3 18 41 20 9 12
25 69 51 40 27 2 24 27 8 34 45 17 21 M6*1 M5*0.8 M5*0.8 30 30 40 24 20 φ26 عمق 3 20 45 23 10 16
32 83.5 61.5 47 29 2 30 32 9 42 58 23 27 M6*1 M6*1 Rc1/8 45 30 45 24 21 φ34 عمق 4 20 51 25 13 20
40 104.5 75.5 56.5 37.5 3 40 42 12 54 80 30 36 M8 * 1.25 M8 * 1.25 Rc1/8 60 36 56 30 27.5 φ42 عمق 4 28 67 33.5 14 20
50 136 96 69 48 4 56 58 17 70 112 44 52 M10 * 1.5 M10 * 1.5 Rc1/4 80 40 66 40 36 φ52 عمق 5 38 85 44 16 30

سری MHW سیلندر دو عمله قفسه زاویه ای پینیون نوع گیر انگشتی هوا 1

سیلندر پنوماتیک، سیلندر هوا، سیلندر گاز، گیره پنوماتیک، گیره هوا، انگشت پنوماتیک
